Описание продукта

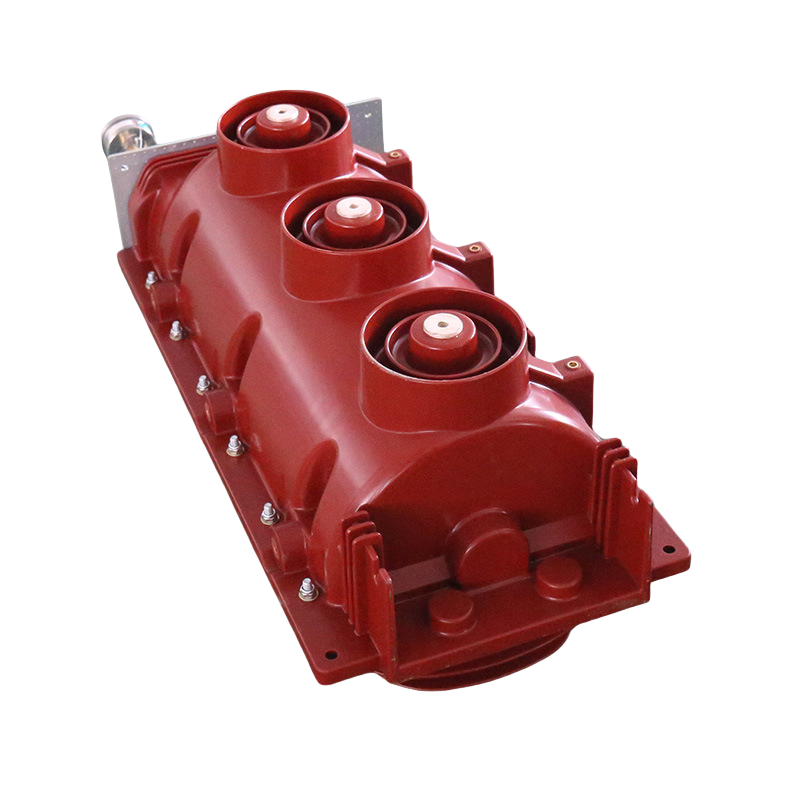

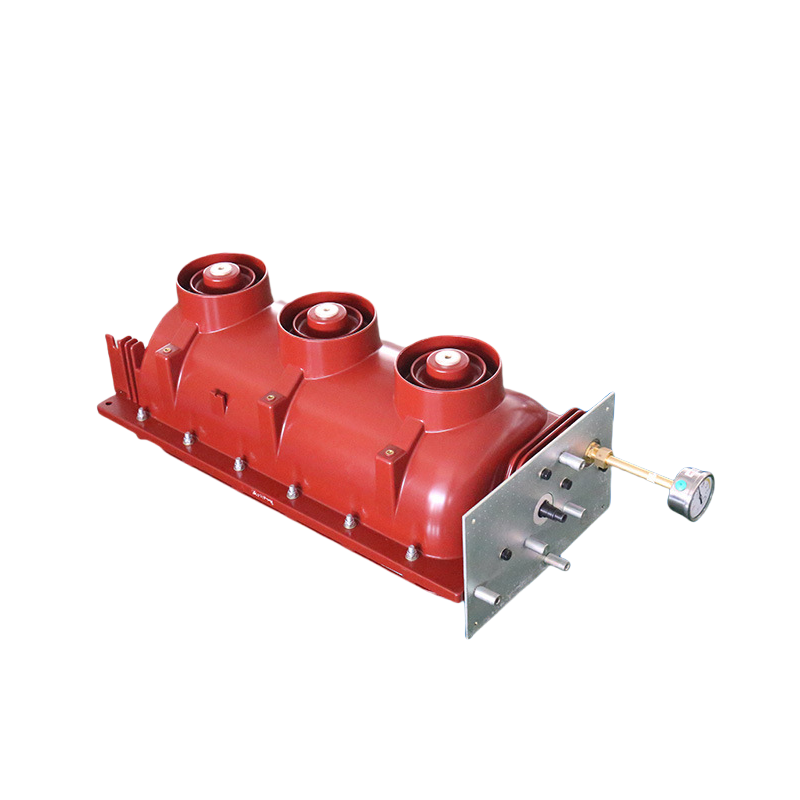

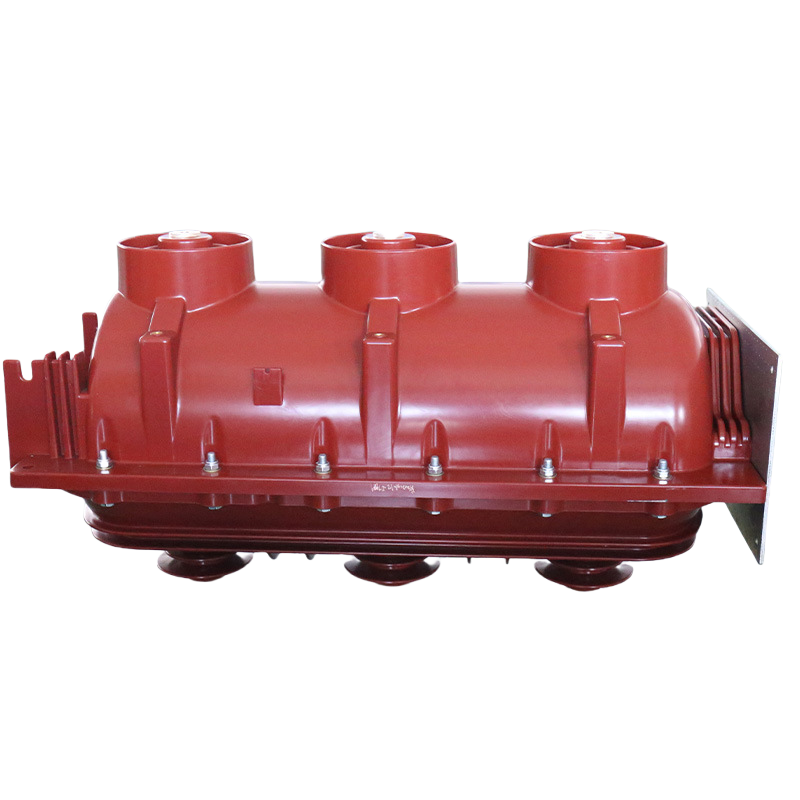

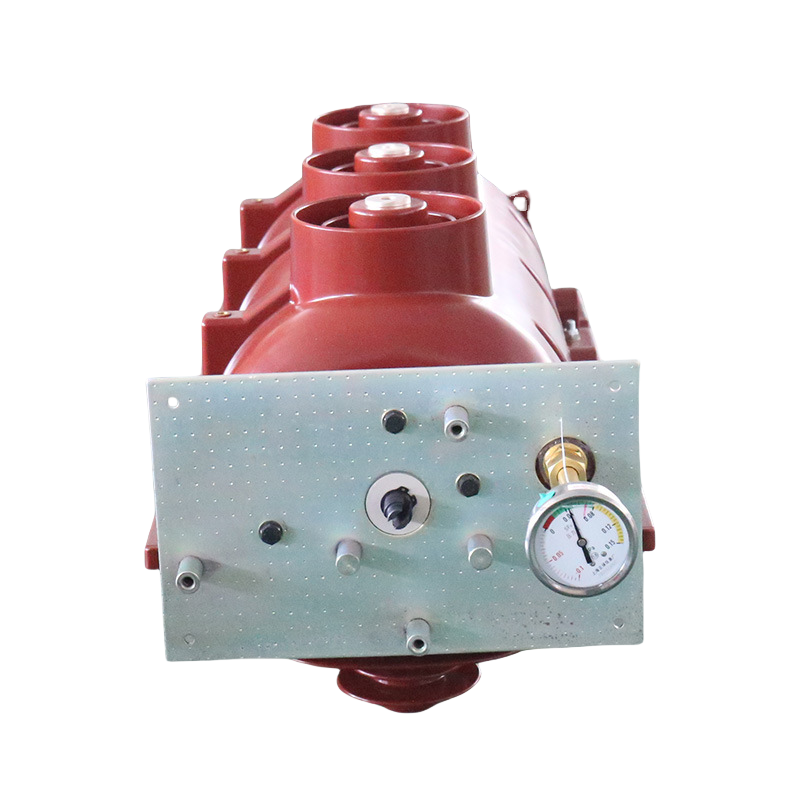

Высоковольтные выключатели нагрузки переменного тока с гексафторидом серы для внутренней установки FLN36-12D и FLRN36-12D предназначены для использования в трехфазных электрических системах переменного тока напряжением 10 кВ частотой 50 Гц. Они применяются на промышленных предприятиях, в высотных зданиях, городских жилых микрорайонах, распределительных пунктах, крупных торговых центрах, аэропортах, метрополитенах, больницах и других объектах для включения и отключения токов нагрузки и аварийных токов, а также для управления и защиты линий электропередачи и распределительных трансформаторов.

Технические параметры

Пункт	Единица	Параметр
Номинальное напряжение	КВ	12
Выдерживаемое импульсное напряжение грозового разряда главной цепи (между фазами, фаза-земля/между контактами разъединителя) (пиковое значение)	кВ	125	145
Выдерживаемое промышленной частоты напряжение главной цепи в течение 1 минуты (между фазами, фаза-земля/между контактами разъединителя) (пиковое значение)	кВ	65	79
Выдерживаемое промышленной частоты напряжение вспомогательной цепи в течение 1 минуты	кВ
Номинальный ток	A	630
Ток переключения	A	870
Номинальный ток включения короткого замыкания (пиковое значение)	kA	50
Номинальный кратковременно выдерживаемый ток	kA	20
Номинальная продолжительность короткого замыкания	С	3
Номинальный пиковый выдерживаемый ток (пиковое значение)	kA	50	50
Ток включения заземляющего выключателя (пиковое значение)	kA	20
Пиковый выдерживаемый ток заземляющего выключателя (пиковое значение)	kA	50
Механический ресурс выключателя нагрузки	раз	3000
Механический ресурс заземляющего выключателя	раз	2000
Номинальное давление в дугогасительной камере (при 20°C)	бар	1.45
