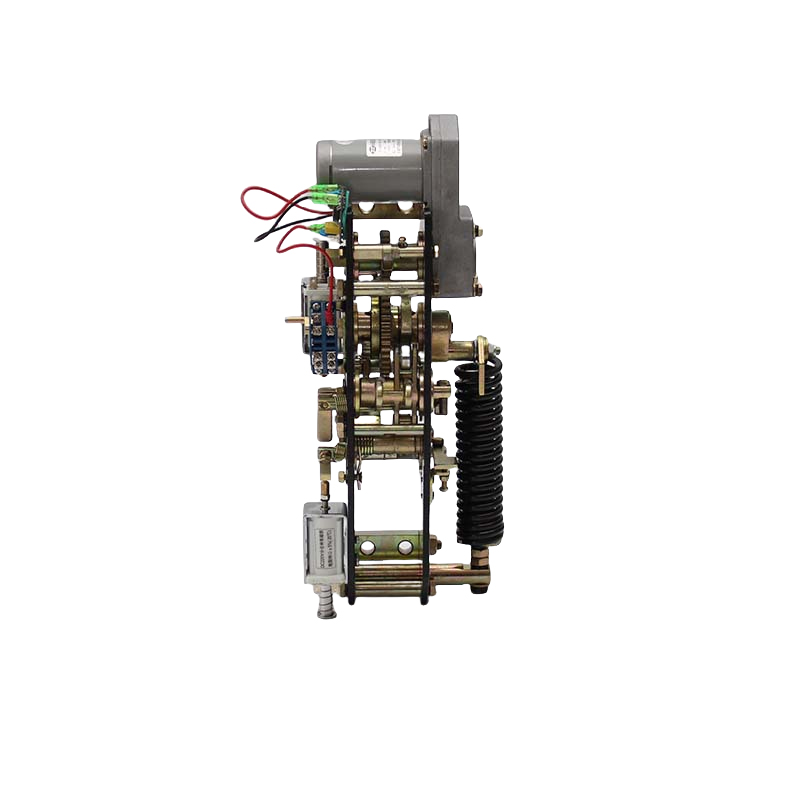

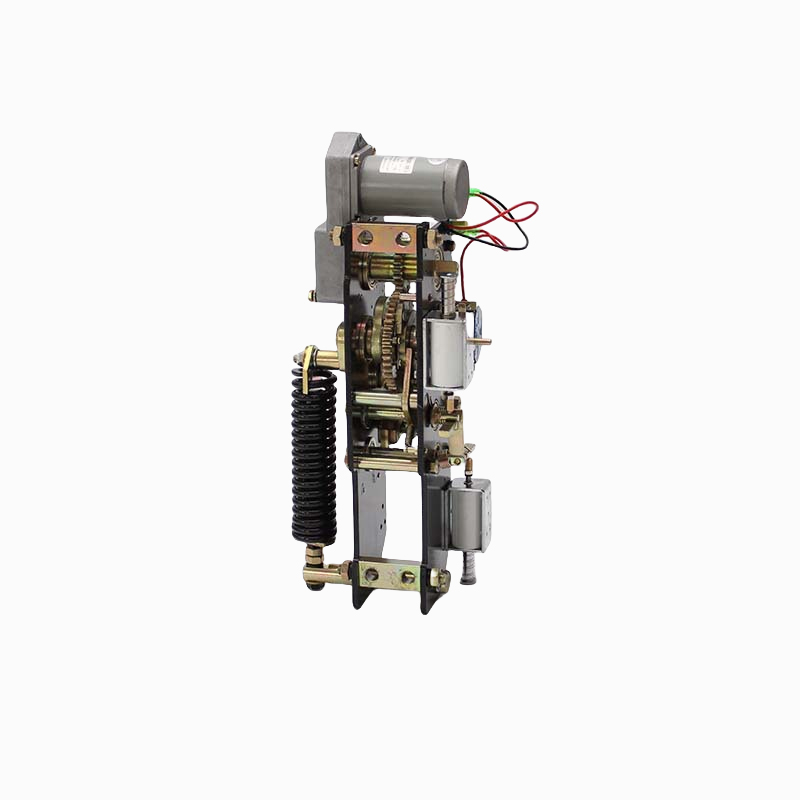

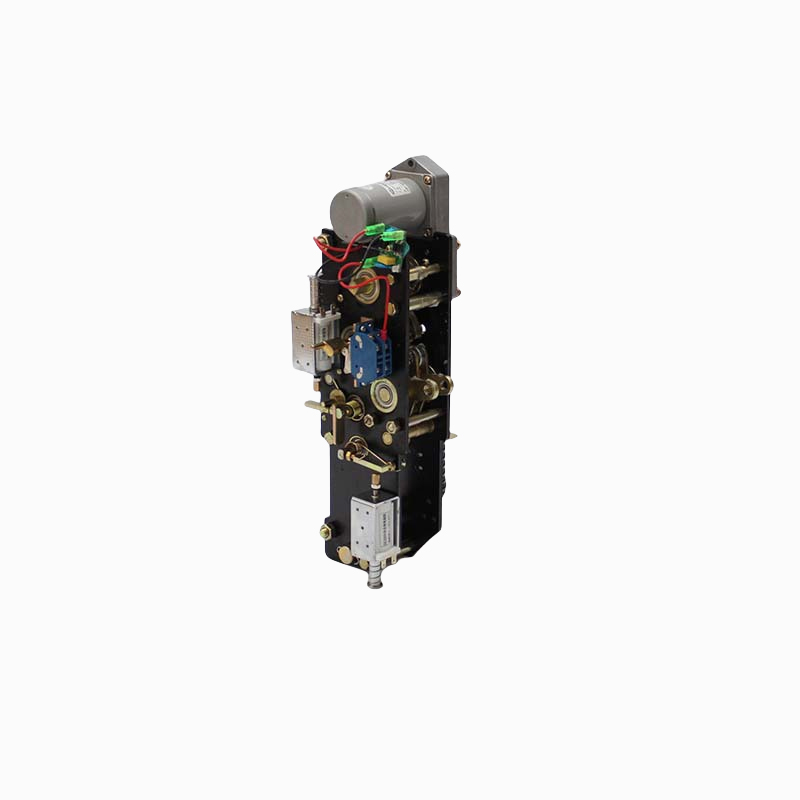

Привод ZW32

Описание продукции Данный механизм предназначен для совместной работы с высоковольтными вакуумными выключателями для наружной установки типа ZW32-12 (разработки Пекинского электротехнического научно-исследовательского института), а также с другими вакуумными выключателями для наружной или ...

Отправить заявку



Описание

маркер

Описание продукции

Данный механизм предназначен для совместной работы с высоковольтными вакуумными выключателями для наружной установки типа ZW32-12 (разработки Пекинского электротехнического научно-исследовательского института), а также с другими вакуумными выключателями для наружной или внутренней установки, имеющими аналогичную мощность включения, его характеристики соответствуют требованиям стандарта GB1984 «Высоковольтные выключатели переменного тока» и «Техническим условиям» данного изделия. Ручной привод обладает функциями ручного взведения пружины, ручного включения/отключения и защиты от перегрузки по току. Электропривод имеет функции взведения пружины электродвигателем или вручную, электромагнитного или ручного включения/отключения, а также защиты от перегрузки по току. Контроллер, обеспечивающий защиту от перегрузки по току, оснащен функциями защиты от пусковых токов, выдержки времени и мгновенного отключения при коротком замыкании.

Технические параметры

1.Для насоса механизма накопления энергии используется однонаправленный постоянный магнитный двигатель, технические параметры которого приведены в следующей таблице:

Пункт	53ZY-CJD01B	53ZY-CJD02B	53ZY-CJD03B	53ZY-CJD04B
Номинальное рабочее напряжение (В)	~220	~110	~48	-24
Номинальная электрическая мощность (Вт)		40
Диапазон нормального рабочего напряжения		85%-110%
Диапазон номинального рабочего тока (А)	0.5A	1.0A	1.8A	3.6A
Время накопления энергии (с)	≤8

2. Ручное взведение механизма осуществляется с помощью специального рычага, поставляемого в комплекте с приводом, при этом усилие оператора не превышает 100 Н·м.
3. Включение/отключение осуществляется с помощью соленоидного электромагнита, технические параметры которого приведены в таблице 2:

Номинальное рабочее напряжение (В)	~220	~110	-220	-110	-48	-2
Номинальный рабочий ток (А)	1.36	3.6	1.76	5.3	13.7	32
Номинальная электрическая мощность (Вт)	299	396	387	583	648	768
Сопротивление обмотки при 20°C (Ом)	54	10	125	20.5	3.5	0.73
Диапазон рабочего напряжения	Отключение: 65%-120% номинального рабочего напряжения, при напряжении менее 30% номинального рабочего напряжения отключение не допускается. Включение: 80%-110% номинального рабочего напряжения (постоянный ток), 85%-110% номинального рабочего напряжения (переменный ток).
