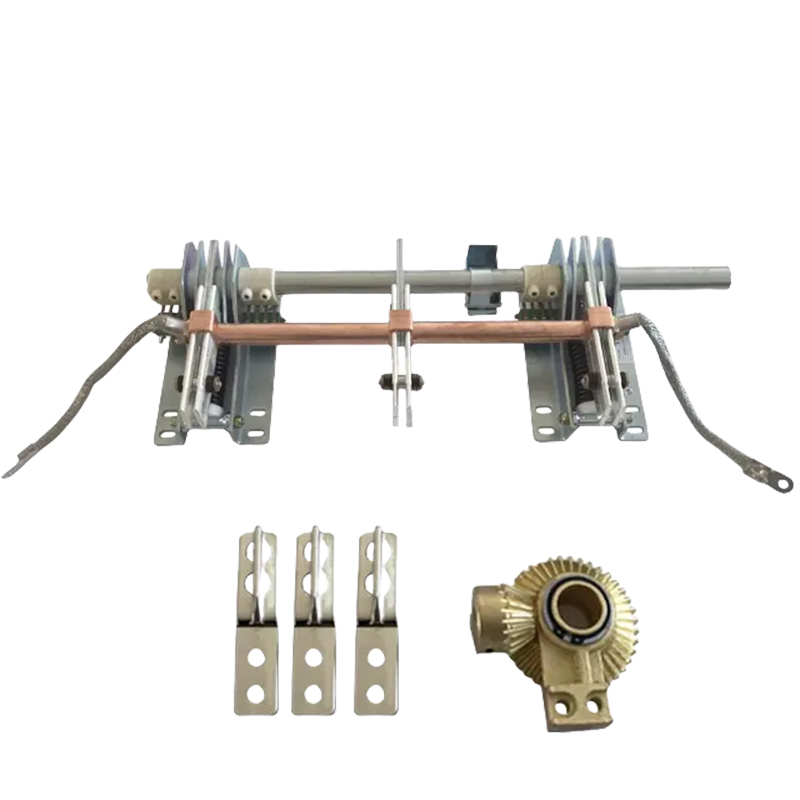

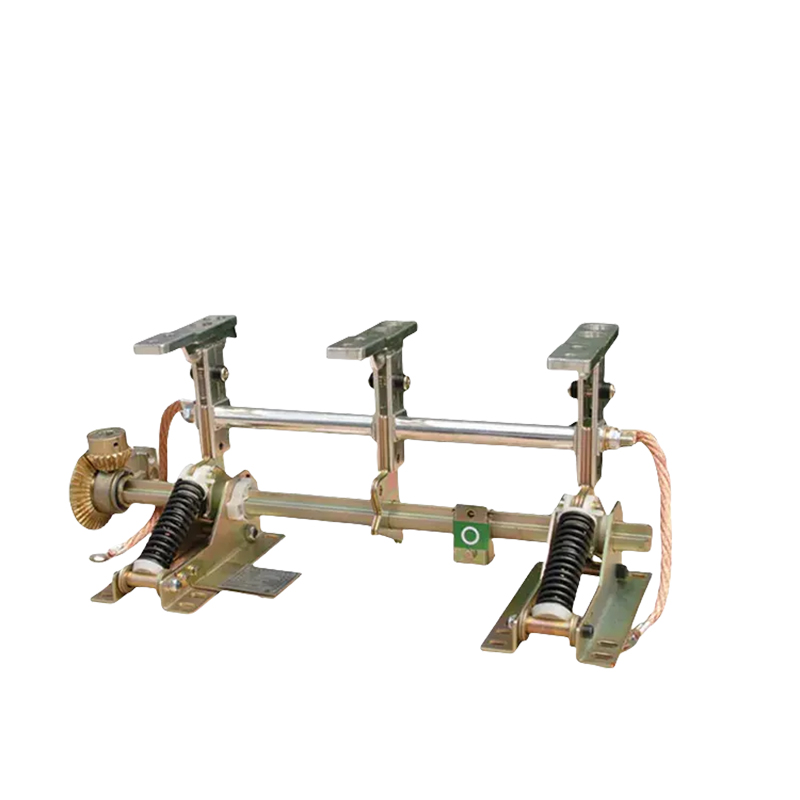

Заземляющий разъединитель EK6

Описание продукта Заземляющий разъединитель для внутренней установки EK6-12/31.5 специального исполнения для экспорта представляет собой новую разработку нашей компании, созданную на основе конструкции заземляющего разъединителя типа ESI и обладающую международным передовым уровнем. Констр...

Отправить заявку



Описание

маркер

Описание продукта

Заземляющий разъединитель для внутренней установки EK6-12/31.5 специального исполнения для экспорта представляет собой новую разработку нашей компании, созданную на основе конструкции заземляющего разъединителя типа ESI и обладающую международным передовым уровнем. Конструктивное исполнение - сборное. Характеристики соответствуют требованиям GB1985-2004 "Высоковольтные разъединители и заземляющие разъединители переменного тока" и стандарта IEC129. Предназначен для использования в трехфазных системах переменного тока 3-12 кВ частотой 50 (60) Гц для внутренней установки. Обладает определенной способностью включения на короткое замыкание для защиты другого электрооборудования в распределительном устройстве от повреждений. Может комплектоваться с различными типами высоковольтных распределительных устройств и применяться в качестве защитного заземления при обслуживании высоковольтного электрооборудования.

Технические параметры

Пункт		Единицы	Данные
Номинальное напряжение		КВ	12
Номинальный кратковременно допустимый ток (термическая стойкость)		кА	31.5
Номинальная продолжительность короткого замыкания		С	4
Номинальный ток включения на короткое замыкание		кА	80
Номинальный предельный сквозной ток (динамическая стойкость)		кА	80
Номинальный уровень изоляции	Номинальное кратковременное выдерживаемое напряжение промышленной частоты в течение 1 минуты Номинальный уровень изоляции Номинальное выдерживаемое напряжение грозового импульса	КВ	42
			75
Механический ресурс		раз	2000

Модель продукта		F	G	H D
EK6-12/31.5-165	165	75	160	565	426
EK6-12/31.5-180	180	75	160	595	456
EK6-12/31.5-200	200	75	160	635	496
EK6-12/31.5-210	210	75	160	655	516
EKb-12/31.5-220	220	75	160	675	536
EK6-12/31.5-230	230	75	160	695	556	96
EK6-12/31.5-250	250	75	160	735	596	96
EK6-12/31.5-275	275	75	185	810	646	96
