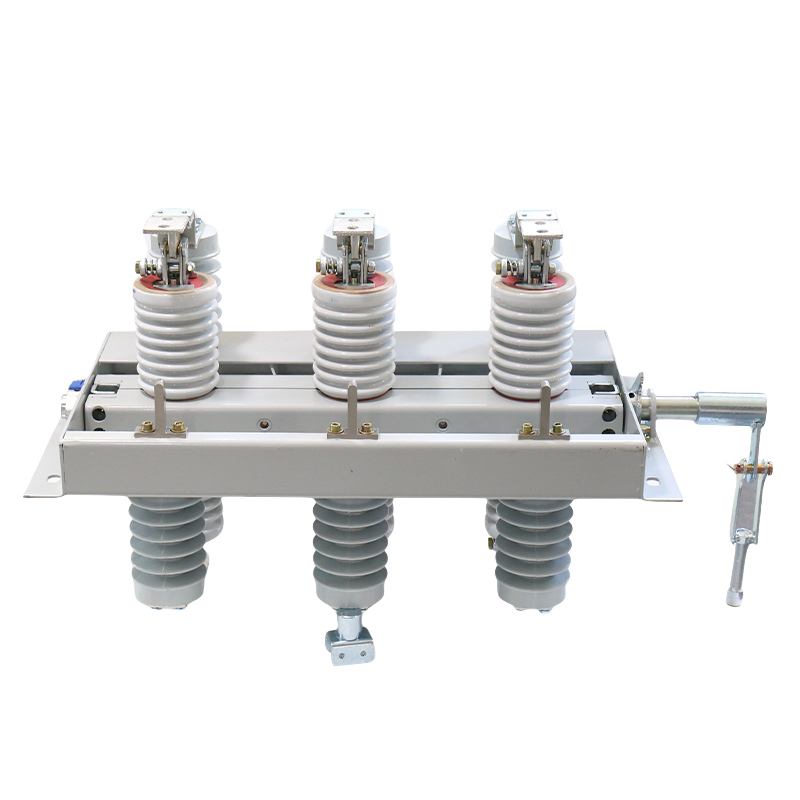

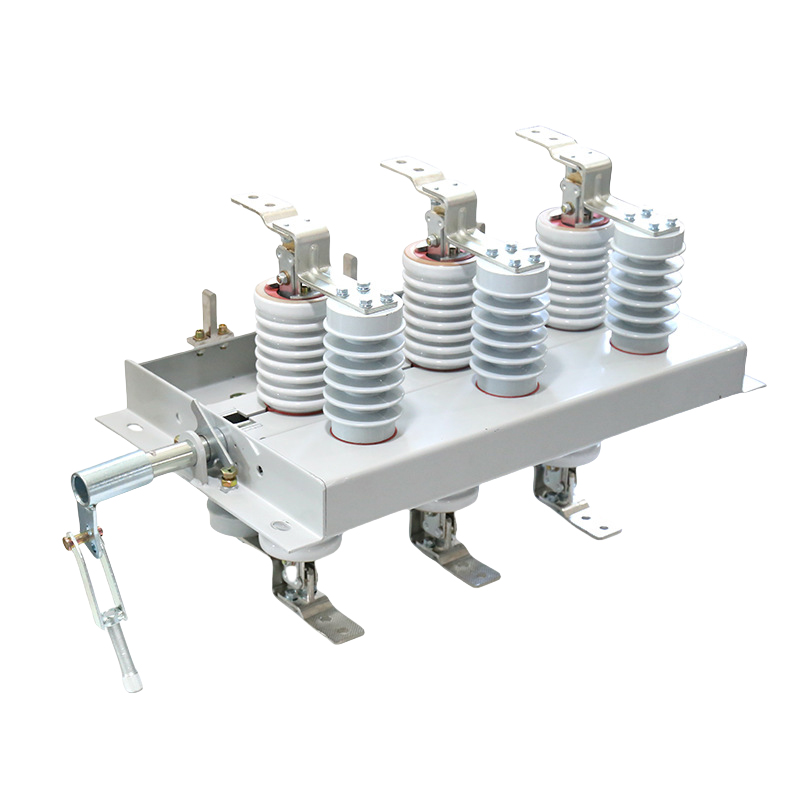

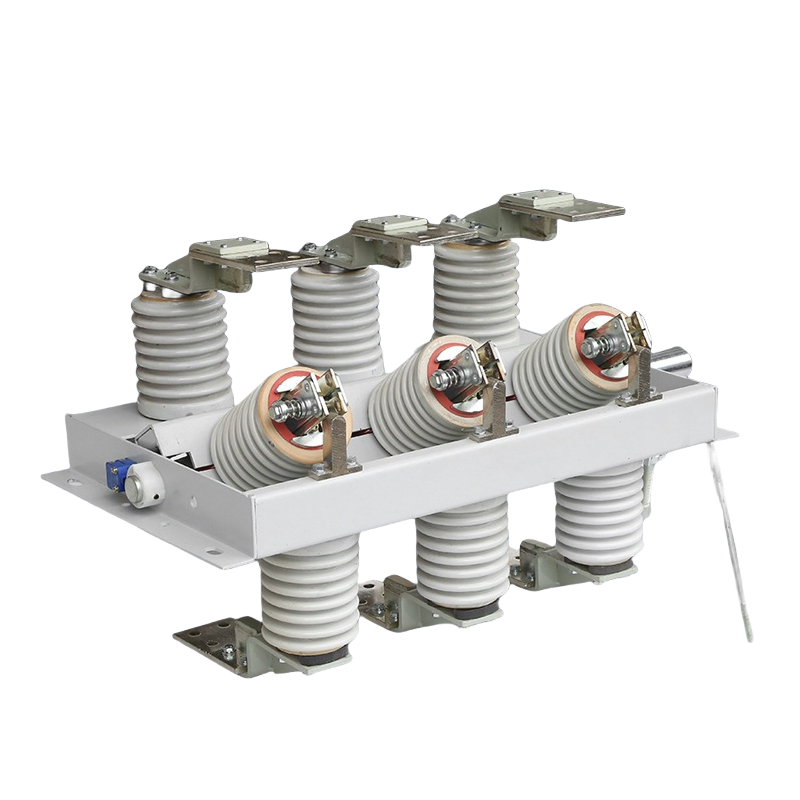

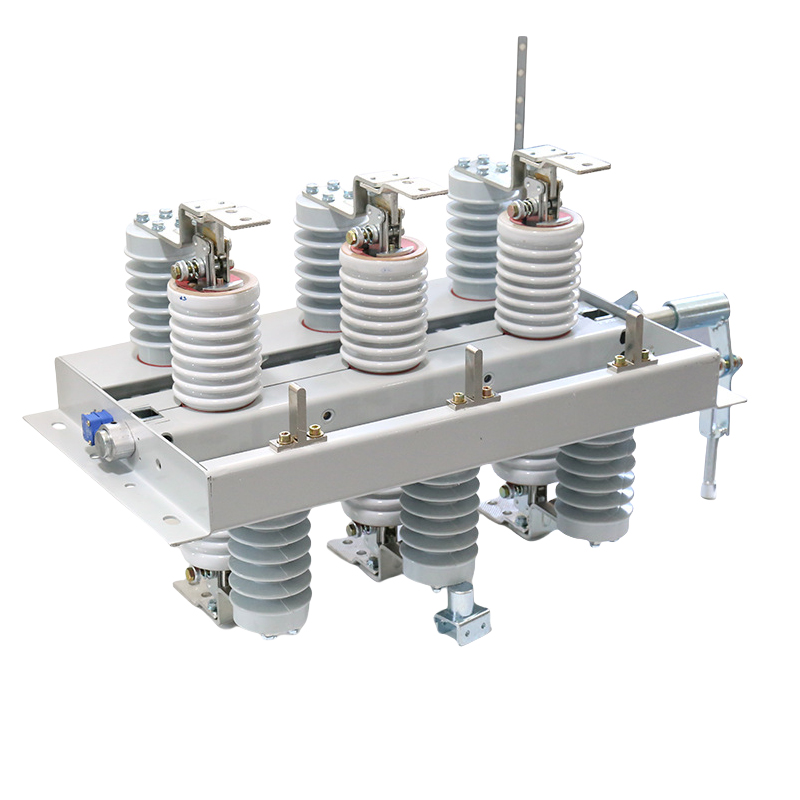

Высоковольтный разъединитель GN30
Описание продукта GN30-12 – это новый тип высоковольтного разъединителя внутренней установки с поворотными контактами. Основная конструкция заключается в следующем: на верхней и нижней плоскостях общей трехфазной рамы закреплены две группы изоляторов и контактов. Размыкание и замыкание в...
Описание
маркер
Описание продукта
GN30-12 — это новый тип высоковольтного разъединителя внутренней установки с поворотными контактами. Основная конструкция заключается в следующем: на верхней и нижней плоскостях общей трехфазной рамы закреплены две группы изоляторов и контактов. Размыкание и замыкание выключателя осуществляется путем поворота контактного ножа.
Технические параметры
| Проекта Параметры | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 |
| GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | |
| Номинальное напряжение (кВ) | 12 | |||
| Номинальный ток (А) | 400 | 630 | 1000 | 1250 |
| Ток термической стойкости (кА) | 12.5 | 20 | 31.5 | |
| Время термической стойкости (с) | 4 | |||
| Ток динамической стойкости (кА) | 31.5 | 50 | 80 | |
| Номинальный уровень изоляции (кВ)
Импульсное напряжение грозового разряда (кВ) |
Междуфазное, Фаза-земля - 75, Изоляция разъединителя - 85 | |||
| 1-минутное выдерживаемое промышленной частоты напряжение (кВ) | Междуфазное, Фаза-земля - 42, Изоляция разъединителя - 48 | |||
