Высоковольтный разъединитель GN19

Описание продукта Высоковольтный разъединитель для внутренней установки GN19-12 представляет собой оборудование высоковольтной коммутации, предназначенное для использования в электрических системах с номинальным напряжением 12 кВ и частотой 50 Гц и ниже. Устройство комплектуется ручным приводо...

Отправить заявку



Описание

маркер

Описание продукта

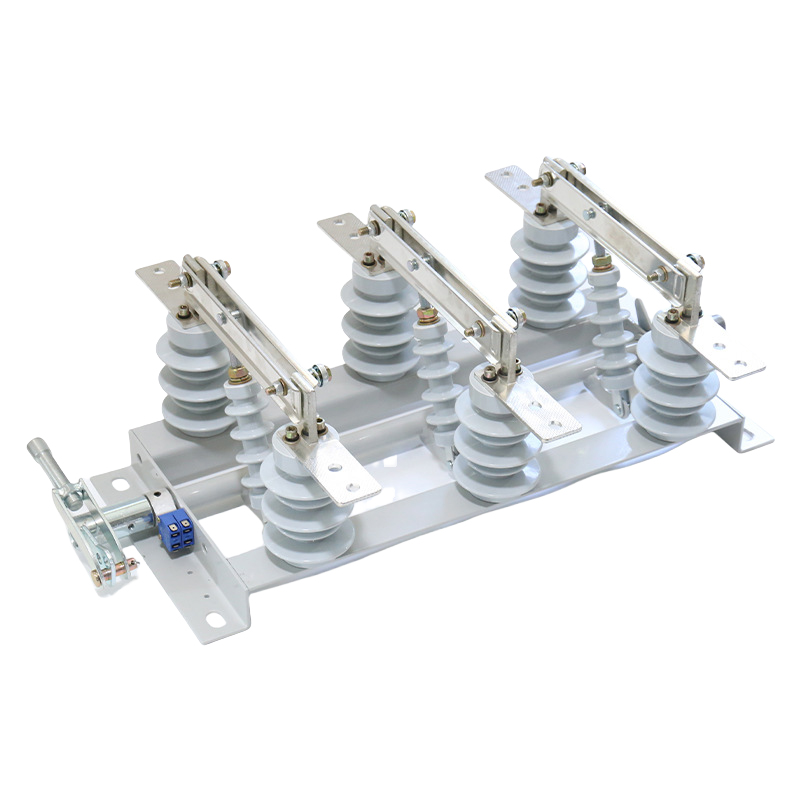

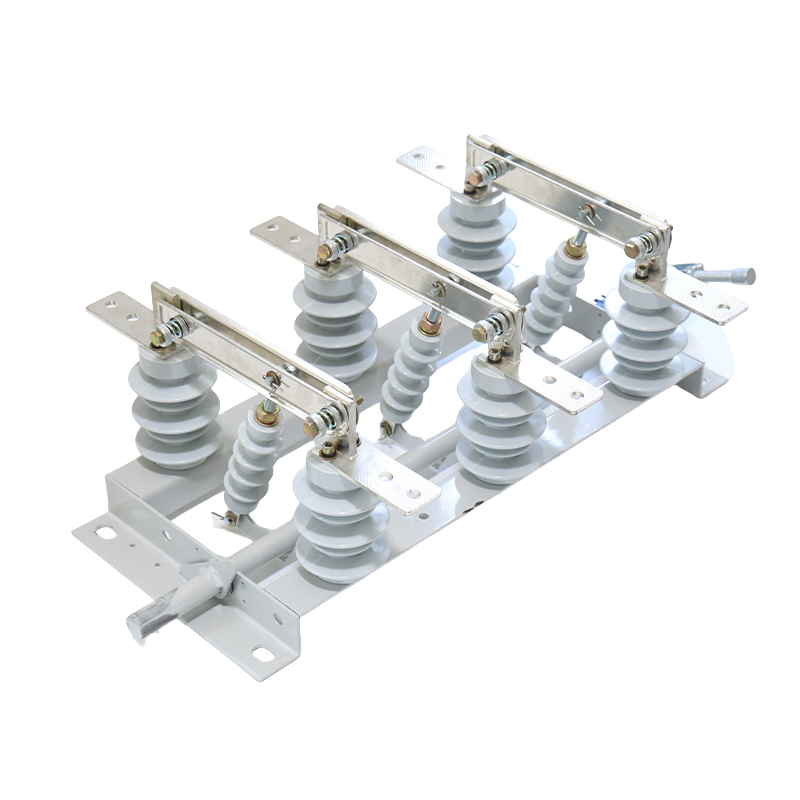

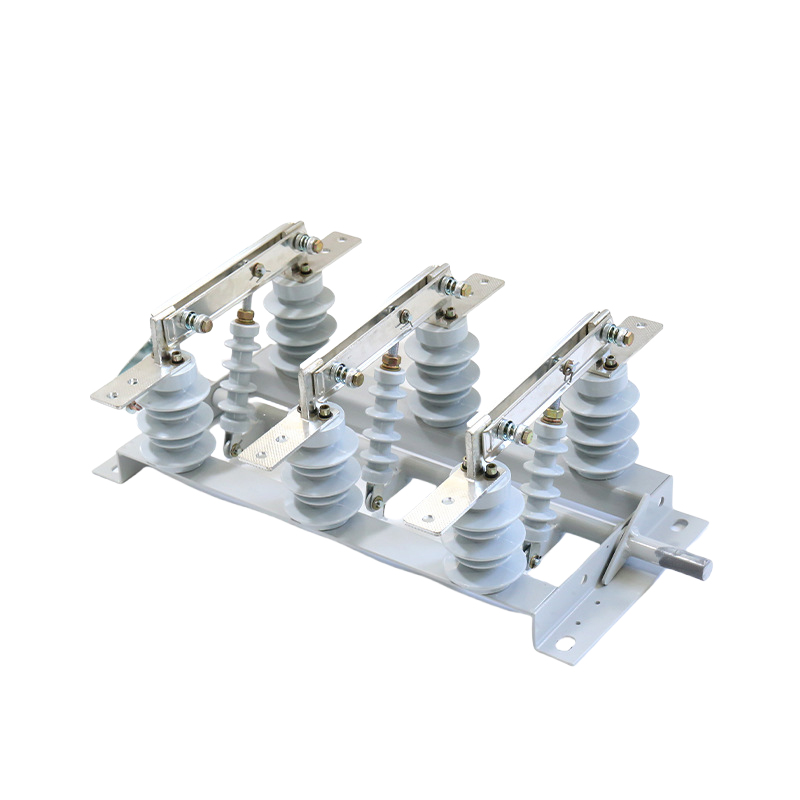

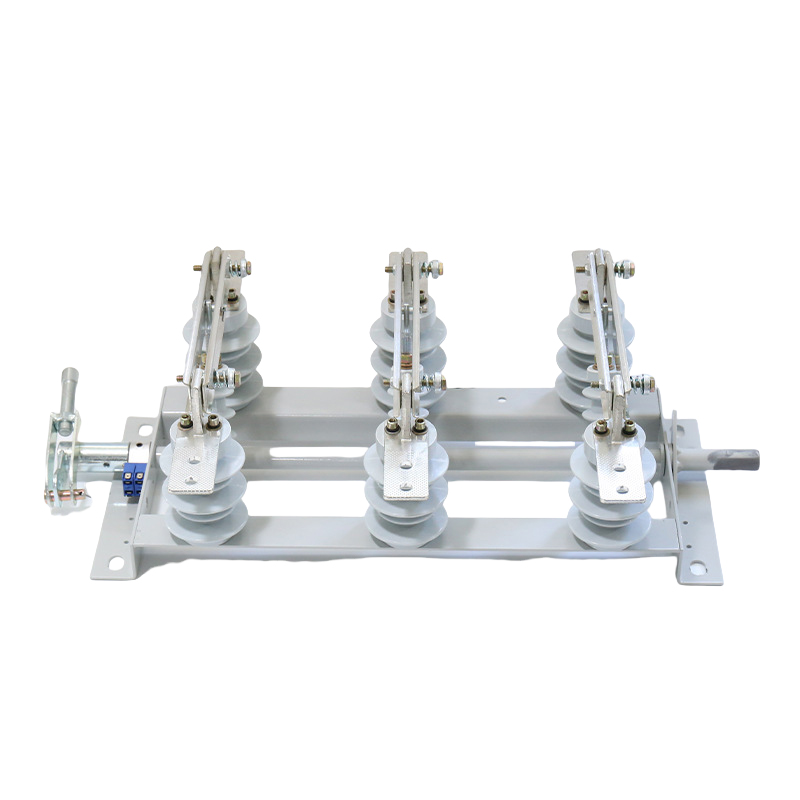

Высоковольтный разъединитель для внутренней установки GN19-12 представляет собой оборудование высоковольтной коммутации, предназначенное для использования в электрических системах с номинальным напряжением 12 кВ и частотой 50 Гц и ниже. Устройство комплектуется ручным приводом типа CS6-1 и служит для размыкания и замыкания цепей при наличии напряжения, но без нагрузки. Также существуют модификации данного разъединителя: исполнение с повышенной стойкостью к загрязнениям, исполнение для высокогорных районов и вариант с устройством индикации наличия напряжения.

Технические параметры

Модель	Номинальное напряжение (кВ)	Номинальный ток (А)	Номинальный кратковременно выдерживаемый ток за 4 с (действующее значение) (кА)	Номинальный пиковый выдерживаемый ток (кА)
GN19-12/S400-12.5	12	400	12.5	31.5
GN19-12/S630-20	12	630	20	50
GN1912S1000-31.5	12	1000	31.5	80
GN19-12/S1250-31.5	12	1250	31.5	80
GN19-12C/S400-12.5	12	400	12.5	31.5
GN19-12C/S630-20	12	630	20	50
GN19-12C/S1000-31.5	12	1000	31.5	80
GN19-12C/S1250-31.5	12	1250	31.5	80

Модель	A	B	C	D
GN19-12/400	450	446	185	4-14X24
GN19-12/630	470	446	185	4-14X24
GN19-12/1000/1250	510	500	196	4-18X28
GN19-12C/400	420	690	185	4-14X24
GN19-12C/630	430	690	185	4-14X24
GN19-12C1000/1250	470	745	196	4-18X28

Разъединители выпускаются с межфазными расстояниями 210, 230, 250 и 275 мм. Потребители могут заказать изделия с индивидуальными межфазными и монтажными размерами в соответствии со своими требованиями. При наличии других особых требований можно согласовать их с нашей компанией для нахождения оптимального решения.
